LS 3 A 500 0 +7A2000 单路 PC 主板说明书
1 . 整板外观和功能接口
LS 3 A5000+7A2000 单 路 PC 主 板 ， 外 接 ATX 24Pin+8Pin 电 源 插 座 ， 板 上 采 用 LS 3 A 5000 作为处理器 ，龙芯 7 A 2000 作为桥片 ， 支持双通道 UDIMM DDR4 内存条配 置 ，每个内 存条容量支持 2GB-64GB。
1 .1 整板外观

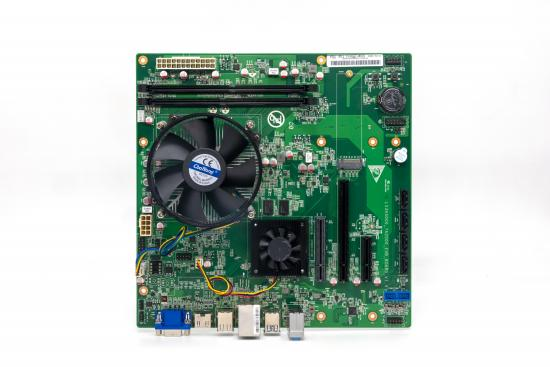

图 1 整板正面视图
表 1 板卡尺寸 表
|
项 目 |
描 述 |
|
板 卡样式 |
M ATX |
|
板 卡尺寸 |
244 mm *2 44mm |
|
板 卡层数 |
6 层 |
|
板 卡厚度 |
1. 6mm |
1 .2 功能接口
板 上 各个功能接口的描述如下：
( 1) 1 个 VGA 接口；
(2) 1 个 HDMI 接口；
(3) 1 个 10/100/1000 Mbps 以太网接口；
(4 ) 6 个 USB 2.0 接口 ( 4 个后置 ，2 个前置) ；
(5 ) 4 个 USB 3.0 接口 ( 2 个后置 ，2 个前置) ；
(6) 2 个 HDA 音频接口 ( 1 个后置 ， 1 个前置)
(7 ) 4 个 SATA 3.0 接口；
(8) 1 个 PCIe 3.0 X 16 插槽 ；
(9 ) 1 个 PCIe 3.0 X 8 插槽；
( 10) 1 个 PCIe3.0 X4 插槽；
( 11) 1 个 M .2 KEY M 插座(尺寸规格 2280 ) ，支持 PCIe 3.0 X 4 (支持 NVMe 协议)
|

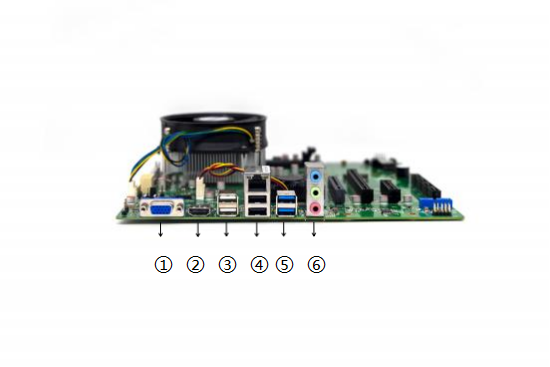

图 2 整板后置接口侧视 图
表 2 板卡后置接口说明
|
序 号 |
描 述 |
|
1 |
VGA 接 口 |
|
2 |
HDMI 接口 |
|
3 |
USB 2.0* 2 |
|
4 |
网口 LAN + USB 2 .0*2 |
|
5 |
USB 3.0* 2 |
|
6 |
HDA 音频后置接口 |
前 置开机面板 pin 序号
|
Pin2 |
Pin4 |
Pin6 |
Pin8 |
|
|
|
Pin3 |
Pin5 |
Pin7 |
Pin9 |
图 3 整板前置接口俯视 图
表 3 板卡前置接口说明
|
序 号 |
描 述 |
|
1 |
USB 3 .0*2 前置接口 |
|
2 |
USB 2 .0*2 前置接口 |
|
3 |
HDA 音频前置接口 |
|
4 |
开 机复位前置面板接口 |
表 4 前置开机面板接口说明
|
引 脚序号 |
Pin2 |
Pin4 |
Pin6 |
Pin8 |
|
|
信 号描述 |
POWER LE D + |
POWER LED - |
PWR BUTTO N |
G ND |
|
|
引 脚序号 |
Pin1 |
Pin3 |
Pin5 |
Pin7 |
Pin9 |
|
信 号描述 |
SATA LED+ |
SATA LED- |
G ND |
R ESET |
N C |

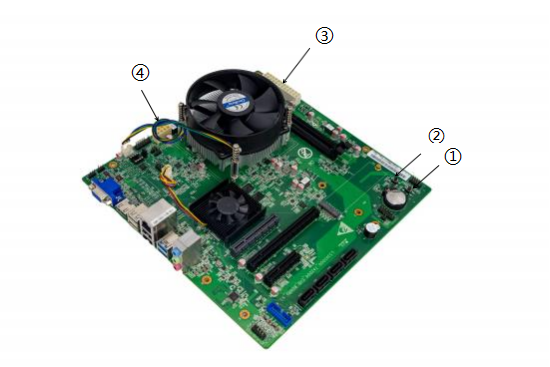

图 4 整板侧面视图
表 5 板卡开 机 、 复位、 电源接口说明
|
序 号 |
描 述 |
|
1 |
开 机键 |
|
2 |
复位键 |
|
3 |
ATX 2 4Pin |
|
4 |
ATX 8Pin |
图 5 整板插槽正面视 图
